呼吸閥的工作原理分析

2019-04-26 關注次數：

呼吸閥類似于單向止逆閥，它只能向外呼氣,，不能向內吸氣,，當系統內壓力升高時,，氣體便經過呼吸閥向外放空，保證系統的壓力恒定,。呼吸閥充分利用油罐本身的承壓能力來減少油蒸氣排放,，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓,。

當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時,，罐外的大氣將頂開真空閥而進入罐內,，使罐內的壓力不在繼續下降。達到某一壓力時,，進行呼或吸,；另一種是設計成純粹只呼不吸，可以理解為用兩個適當壓力的單向閥代替,。對于存放有毒物質的貯罐,，是沒有的呼吸閥的，或者加活性碳過濾器等處理裝置的,。

當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時,，呼吸閥不動作，保持油罐的密閉性,；

當罐內氣體空間的壓力升高,，達到呼吸閥的控制正壓時，壓力閥被頂開,，氣體從罐內逸出,，使罐內壓力不在繼續加高；呼吸閥一般用在常壓或低壓貯罐上,，即只有常壓和低壓貯罐才有罐呼吸排放（在低壓罐上常有蒸汽回收系統）,，高壓貯罐沒有排放量，無呼吸損失和工作損失,。

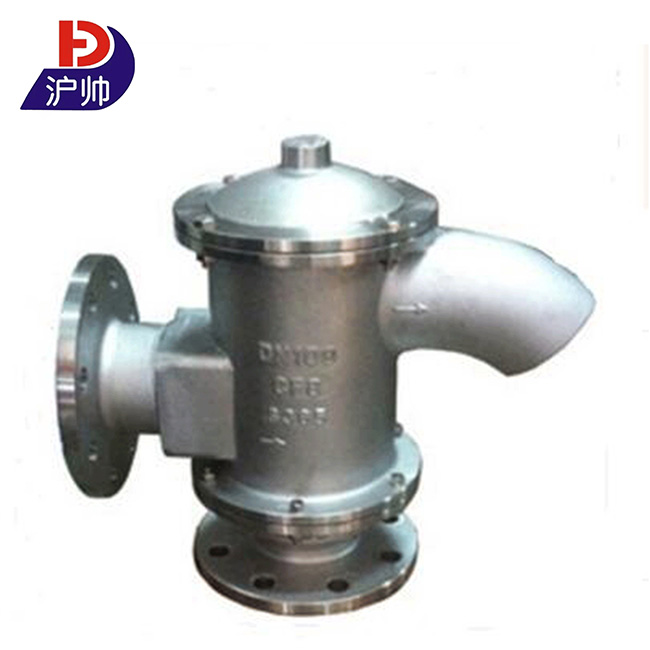

呼吸閥
